Die Carbonfaser-Filamentwickelmaschine verfügt über einen Spindelstock, einen Reitstock, einen Schlitten, eine Fadenführung, eine Spannungseinheit, ein Harzbad und einen Schaltschrank. Der Dorn dreht sich, während sich der Schlitten entlang der eingestellten Bahn bewegt. Ein kurzer Probedurchgang ist sinnvoll, da Carbonfasern schnell lose Linien zeigen. Bei zu hoher Spannung kann der Endbereich zu stark ziehen. Wenn es zu niedrig ist, kann die Schicht weich oder uneben aussehen.
Die Maschine sollte auch Platz für Garnwechsel, Harzreinigung und Lagenprüfung lassen. Bei langen Rohren muss die Stütze stabil bleiben. Bei kleinen Teilen sollte sich die Führung leichtgängig bewegen lassen, damit sich die Fasern nicht auf einer Seite sammeln.
Produktparameter
|
Parameter |
Wert |
|
Produkttyp |
Rohr-, Wellen-, Rollen-, Behälter- und Spezialdornteile |
|
Produktlänge |
0,5-12 m je nach Layout |
|
Wickelwinkel |
Festgelegt durch Programm und Teiledesign |
|
Wickelgeschwindigkeit |
0,5-2 m/s Referenzbereich |
|
Kontrollmethode |
CNC-/Servosteuerung |
|
Fasertyp |
Schleppseil aus Kohlefaser |
|
Hauptteile |
Spindelstock, Reitstock, Schlitten, Harzbad, Spanneinheit |
Produktvorteile
Der Faserweg kann vor der Arbeit eingestellt werden, sodass Nachbestellungen leichter nachvollzogen werden können.
Die Spannungsprüfung trägt dazu bei, lose Fasern und Oberflächenflecken zu reduzieren.
Es eignet sich für kleine Versuchsteile und längere Rohrarbeiten.
Der offene Arbeitsbereich erleichtert die Reinigung und den Garnwechsel.
Hauptanwendungen
1. Kohlefaserrohre für Sportartikel, Werkzeuge und leichte Maschinenteile.
2. Verbundwellen, Rollen, Hülsen und Teststücke.

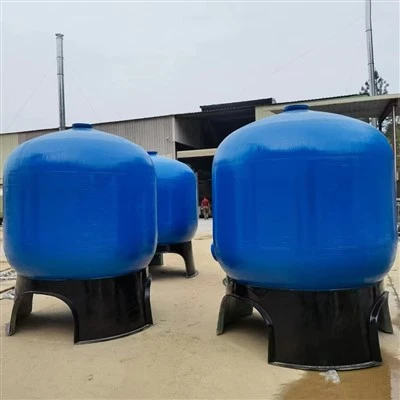

3. Kleine Druckbehälter und Forschungszylinder.
4. Stapelwickelarbeiten, bei denen der gleiche Winkel wiederholt werden muss.
FAQ
F: Funktioniert es mit unterschiedlichen Kohlefaserkabelgrößen?
A: Ja. Die Kabelgröße sollte zur Führung, Spanneinheit und zum Harzbad passen.
F: Was sollte zuerst bestätigt werden?
A: Dorndurchmesser, Produktlänge, Wickelwinkel, Harztyp, Faserkabel und Arbeitsraum.
F: Kann es sowohl Röhren als auch kleine Gefäße herstellen?
A: Ja, die Kohlefaser-Filamentwickelmaschine kann beides, wenn die Dornhalterung und der Programmpfad zur Form passen.
